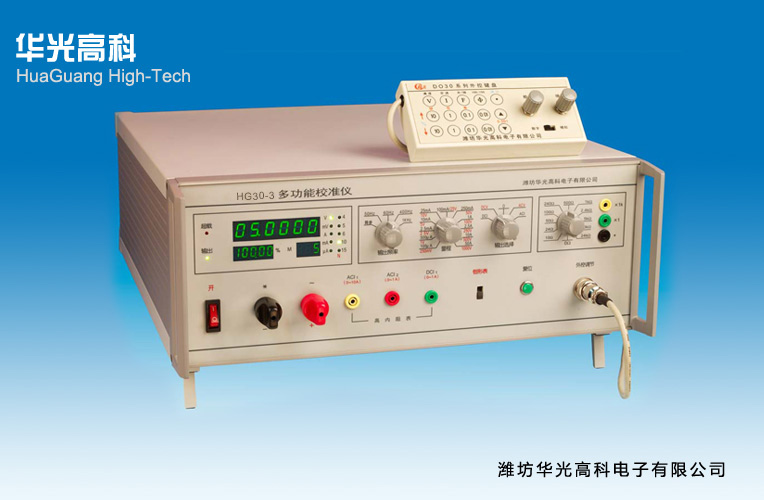

HG30-3多功能标准源

我们坚持“质量求胜,诚信为本”的企业理念;秉承“质量第一,服务优良,用户至上,追求更好”的创业宗旨,与社会各界同仁携手共创辉煌。
  • 电 话:0536-8222888   13806491159
  • 邮 箱:WFHUAUGUANG@126.com
产品服务

HG30-3交直流标准源多功能标准源、万用表校准源、多功能校准仪

用途特点

HG30-3型多功能标准源,多功能校准仪(以下简称校准仪)是具有五位半LCD液晶屏数字显示输出值,并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。另设有22档标准电阻器组,方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。

校准仪采用先进的稳幅、功放、保护新技术,使其稳定性好、精度高、量程宽、分档细、安全可靠;幅值调节选择数字键式控制和编码器调节组合,使其控制灵活,反应迅速,实现定值输出和连续调节的不同需求,使用更加方便快捷。适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.2级以上电流、电压表。广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。

主要功能

2.1 5位半LCD数字显示输出量,同屏显示档位、量程、被检表示值误差rA和引用误差rm、误差修正值、输出量百分比、被检表满度值、频率、步进值,按实际值和百分比两种方式同时显示输出量,即时读出被检仪表的误差,省时省力。

2.2 采用调节器键盘控制输出量的增减。调节器上有键盘和编码器两种配置,光标初始位置在最后一位,按左右箭头可移动至除第一位数字外的各位数下方。编码器依光标位置增减数值。键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N(N为4、5、6、10、15)。

2.3交、直流电压输出范围:0~ 250mV~1V~2.5V~5V~10V~25V~50V~100V~250V~500V~1000V,电压最大输出1100V。

2.4 交、直流电流输出范围:0~100uA~500uA~2.5mA~10mA~25mA~100mA~250mA~1A~2.5A~10A~50A,电流最大输出60A。

2.5 除仪器标注的量程外,还可以通过调节器上的满度键进行量程扩展,如250 mV档可扩展为75 mV、100 mV、125 mV、150 mV、200 mV、250mV、300mV具体扩展量程见表表2。最大限度满足被检表各种量程检测的需求。

2.6 为满足各类被检表的不同需要,校准仪设有主要输出端子两只,分别为公共端(黑色接线柱)和交直流输出端(红色接线柱);黑色接线柱与红色接线柱之间是交、直流电压和电流输出端;辅助输出插孔:三只(黄色插孔ACI1-10A,ACI2-1A,红色插孔DCI1-1A)。黑色接线柱分别与黄色、红色插孔之间测试高内阻交直流电流表。

2.7 供选择的交流频率为五种:同步、50Hz、60Hz(59.7HZ)、400Hz、1000Hz(用晶振保证频率的稳定性)。50Hz输出可以选择市电同步,以减小被检表的拍频影响。

2.8 输出超载能自动保护,手动复位。(当仪表超载或在未接计算机时按确认键屏幕显示“Send to PC”时,按复位键仪器恢复正常。)

2.9 标准电阻选择

根据需要的电阻值,选择不同的档位。从黑插孔和黄“×1”插孔可以输出10Ω~24kΩ共11种标准电阻,从黑插孔和黄“×1000”插孔可以输出10kΩ~24MΩ共11种标准电阻。

2.10 钳形表测量:配用本厂标准线圈,可测量0~1000A电流,转换误差±0.8%。(拨动前面板右下方的钳形表/实际值选择开关,置于钳形表一侧即可实现钳形表测试值显示)

2.11除仪器本身具有的功能外,还可以通过RS232接口连接计算机,选用本公司专用计量软件进行数据处理,联机打印测试数据。

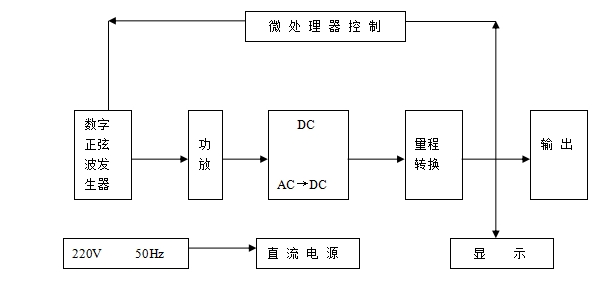

工作原理框图



技术性能


1 、稳定性:   AC﹤满量程的0.02%/5分钟

               DC﹤满量程的0.01%/5分钟

作精密测量时仪器需预热两小时。

2 、交流失真度: ﹤0.5%

3 、直流纹波系数:﹤0.05%(额定输出时)

4 、输出频率准确度:50Hz、60Hz(59.7Hz)、400Hz、1KHz﹤0.1%(或市电同步)

5 、输出电压、电流以及中值电阻的范围及准确度见(附表1)      (23℃±2℃,输出值大于10%量程)

6 、电源指标:交流电源电压220V±10%,频率50Hz±1Hz;

7 、工作环境:工作环境的温度5℃~35℃,相对湿度﹤80%

8 、工作时间: 连续

9 、外形尺寸:180×480×480mm3

10 、重量 :约24kg

输出项目

输出范围

额定输出

最大输出

    准 确  度



交 直 流



电    压

0~300mV

20mA

100mA

基本误差:

DC:±(0.02%读数+0.03%量程)

AC:±(0.02%读数

+0.04%量程)

1KHz附加误差

±0.05%读数



电压附加误差:

±0.02mV



ACI:≤1mA不考核精度

0~1V~3V

50mA

100mA

0~5V~10V~30V

100mA

200mA

0~50V~100V~300V

50mA

100mA

0~250V~500V~1000V

DC:20mA

AC:40mA

DC:40mA

AC:60mA



交 直 流





电    流



0~100mA


DC:3V



AC:36V

0~1A


DC:3V

AC:12V

0~50A


1.5V

中值电阻

10Ω~24MΩ

0.25W


±0.3%+20mΩ

注:(1)工作环境温度超过23℃±2℃,每变化10℃,附加误差小于该量程基本误差

    (2)1KHz误差为±(0.15%读数+0.05%量程)

附表(1)
